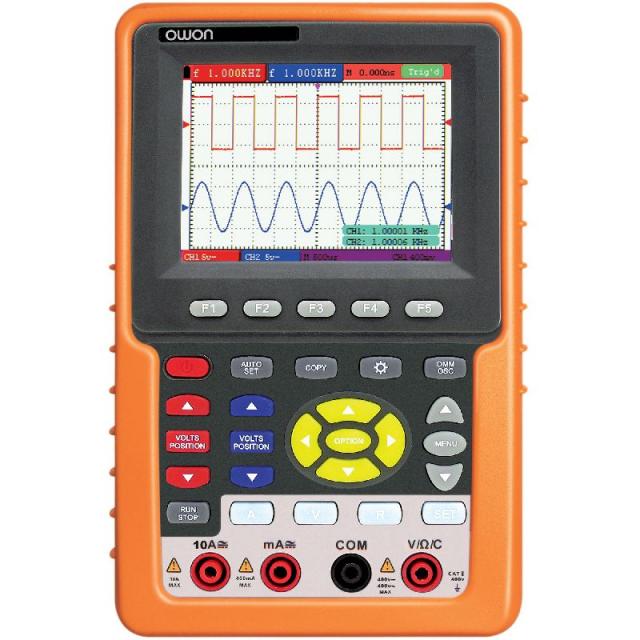

Модел

HDS2061M-N

 Честотна лента

 60MHz

 Честота на дискретизация

 500MS / s

 Хоризонтална скала (s / div)

 5ns / div ～ 100s / div, стъпка по 1 ～ 2.5 ～ 5

 Дисплей

 3.7 ”цветен TFT (640 × 480 точки)

брой канали

1

 Дължина на записа

 24K точки

 Вертикална чувствителност

 5mV / div ～ 5V / div (при вход)

 Вертикална резолюция (A / D)

 8 бита

 Тип задействане

Edge, Video и Alternate

 Режим за задействане

 Автоматично, нормално и единично

 Задействащо ниво

 ± 6 деления от центъра на екрана

 Режими на АЦП

 Проба, Откриване на връх и Средно

 запис на осцилограми

 4 броя

 Комуникационен интерфейс

 мини-USB ， мини-RS232

 Захранване

 100V-240V AC, 50 / 60Hz

 Литиево-йонна батерия

 7.4V, 6 часа работа

 Размери (ШхВхД)

 115 × 180 × 40 (мм)

 Тегло (без опаковка)

 645,00 g

Спецификации на мултиметър

Разделителна способност на екрана

 3 (3/4) цифри (4000 броя възможни различни стойности)

Входен импеданс

 10 MΩ

Напрежение

VDC: 400mV, 4V, 40V, 400V, 1000V: ± (1% ± 1 единица); макс. вход: DC 1000V

VAC: 4V, 40V, 400V: ± (1% ± 3 единици), 750V: ± (2% ± 3 единици); Честота: 40Hz - 400Hz;

макс. вход: AC 750V (виртуална стойност)

Ток

DC: 40mA, 400mA: ± (1,5% ± 1 единица), 10A: ± (3% ± 3 единици)

AC: 40mA: ± (1,5% ± 3 единици), 400mA: ± (2% ± 1 единица), 10A : ± (5% ± 3 единици)

Импеданс

 400Ω: ± (1% ± 3 единици), 40ΚΩ - 4ΜΩ: ± (1% ± 1 единица), 40MΩ: ± (1,5% ± 3 единици)

Капацитет

 51.2nF - 100uF: ± (3% ± 3 единици)

Tест за диод

 0V-1V

Веригопроверител
