Senseca HD52.3D Series

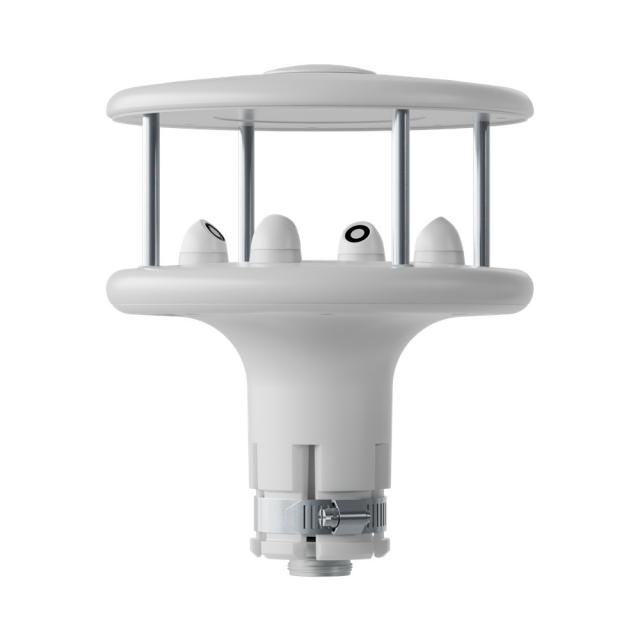

Senseca HD52.3D Series представлява серия двуосни ултразвукови статични анемометри, предназначени за измерване на скорост и посока на вятъра, както и на U-V декартовите компоненти на скоростта на вятъра. При използване на протоколи MODBUS-RTU и SDI-12 е достъпно и измерване на пориви на вятъра (Wind Gust).

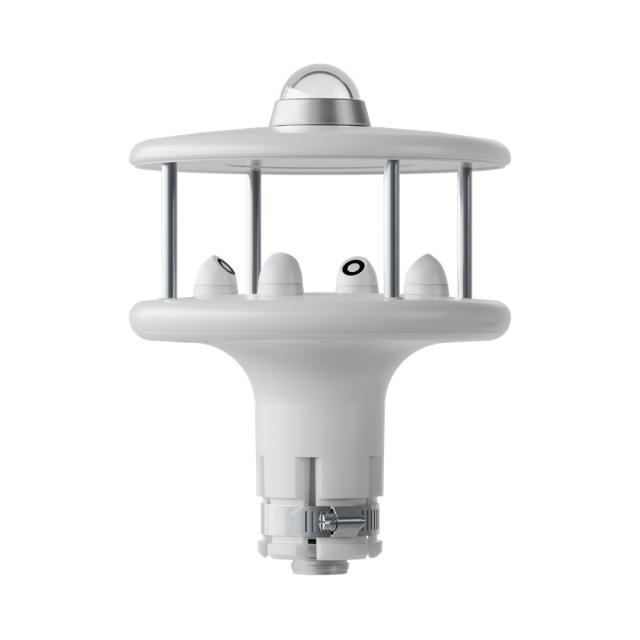

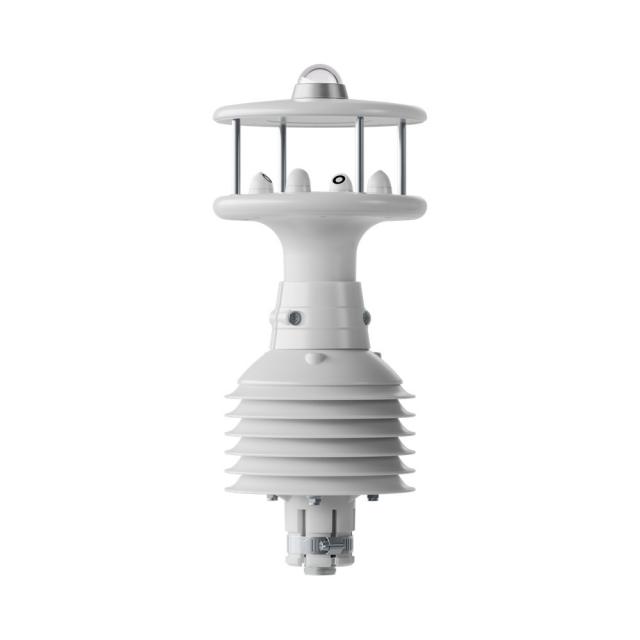

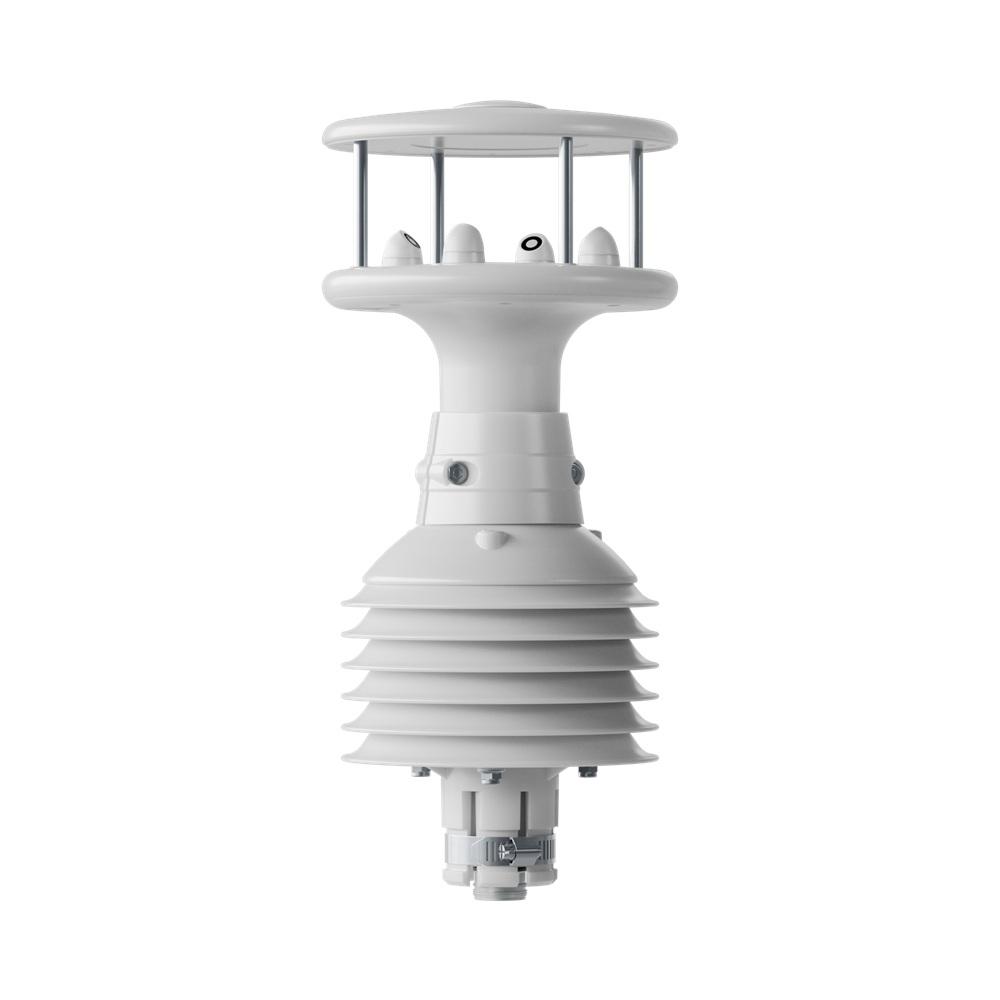

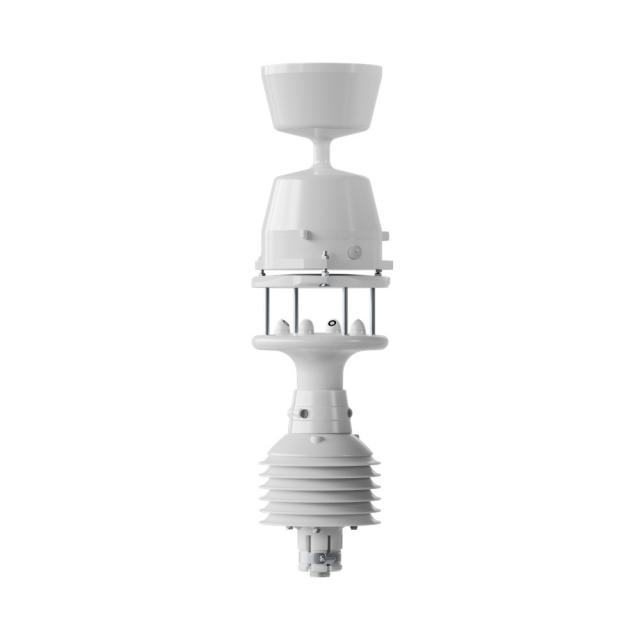

В зависимост от конфигурацията уредите могат допълнително да измерват относителна влажност и температура, барометрично налягане, глобална слънчева радиация или количество валежи. Опциите за валежи и глобална слънчева радиация са взаимно изключващи се и не могат да бъдат интегрирани едновременно в един и същ уред.
Всички модели са оборудвани с вграден магнитен компас, който улеснява правилното ориентиране на анемометъра при монтаж. Уредът изчислява и средна скорост и посока на вятъра за конфигурируем период до 10 минути.
Серията поддържа серийни интерфейси RS232, RS485, RS422 и SDI-12, както и комуникационни протоколи NMEA, MODBUS-RTU и SDI-12. Всички версии разполагат с два аналогови изхода за скорост и посока на вятъра, фабрично конфигурируеми като 4–20 mA (стандартно), 0–1 V, 0–5 V или 0–10 V, като необходимият вариант се уточнява при поръчка.
Благодарение на липсата на движещи се механични части, ултразвуковият принцип на измерване намалява необходимостта от поддръжка и позволява надеждна работа при продължителен мониторинг.
Високата чувствителност позволява регистриране на много ниски скорости на въздуха, които могат да бъдат трудни за измерване с традиционни механични анемометри.
Ниската консумация на енергия прави HD52.3D Series подходяща за отдалечени измервателни станции, включително системи, захранвани чрез соларен панел и батерия.
Опционалното отопление „R“ предотвратява натрупването на сняг и образуването на лед, което подпомага надеждните измервания при неблагоприятни зимни условия.
Компактната и лека конструкция позволява интегрирането на няколко основни метеорологични параметъра в един комбиниран сензор, подходящ за автоматични метеорологични станции и системи за мониторинг на околната среда.
Поддръжката на MODBUS-RTU позволява включване на уредите в комуникационни мрежи и интеграция със системи за събиране на данни, PLC, SCADA и други контролни платформи.
За повече информация:
HD52.3D... Series - 2 Axis Ultrasonic Anemometer - Air and Wind Speed, Weather Station - Senseca
| Параметър | Стойност |
|---|---|
| Скорост на вятъра – сензор | Ултразвуков |
| Скорост на вятъра – измервателен диапазон | 0–60 m/s; 0–50 m/s при версия с дъждомер |
| Скорост на вятъра – разделителна способност | 0,01 m/s |
| Скорост на вятъра – точност | ±0,2 m/s или ±2%, по-голямата стойност, при 0–35 m/s; ±3% при >35 m/s |
| Посока на вятъра – сензор | Ултразвуков |
| Посока на вятъра – измервателен диапазон | 0–359,9° |
| Посока на вятъра – разделителна способност | 0,1° |
| Посока на вятъра – точност | ±2° RMSE при скорост на вятъра от 1,0 m/s |
| Компас – сензор | Магнитен |
| Компас – измервателен диапазон | 0–360° |
| Компас – разделителна способност | 0,1° |
| Компас – точност | ±1° |
| Температура – сензор | Pt100 |
| Температура – измервателен диапазон | -40 до +70 °C |
| Температура – разделителна способност | 0,1 °C |
| Температура – точност | ±0,15 °C ±0,1% от измерената стойност |
| Относителна влажност – сензор | Капацитивен |
| Относителна влажност – измервателен диапазон | 0–100% RH |
| Относителна влажност – разделителна способност | 0,1% RH |
| Относителна влажност – точност при T = 15–35 °C | ±1,5% RH при 0–90% RH; ±2% RH в останалата част от диапазона |
| Относителна влажност – точност при T = -40…+70 °C | ±(1,5 + 1,5% от измерената стойност) % RH |
| Барометрично налягане – сензор | Пиезорезистивен |
| Барометрично налягане – измервателен диапазон | 300–1100 hPa |
| Барометрично налягане – разделителна способност | 0,1 hPa |
| Барометрично налягане – точност | ±0,5 hPa при 20 °C |
| Слънчева радиация – сензор | Термобатерия |
| Слънчева радиация – измервателен диапазон | 0–2000 W/m² |
| Слънчева радиация – разделителна способност | 1 W/m² |
| Слънчева радиация – точност / клас | Spectrally Flat Class C |
| Валежи – сензор | Самоизпразваща се накланяща кофа (tipping bucket) |
| Валежи – разделителна способност | 0,2 mm |
| Валежи – точност | 98% при 20 mm/h; 96% при 50 mm/h; 95% при 120 mm/h |
| Максимален интензитет на валежите | 2000 mm/h |
| Площ на колектора | 127 cm² |
| Захранване | 10–30 V DC |
| Консумация без нагревател | 26 mA при 24 V DC |
| Консумация с нагревател | 8 W при 24 V DC |
| Серийни изходи | RS232, RS485 (¼ Unit Load), RS422 и SDI-12 |
| Комуникационни протоколи | NMEA, MODBUS-RTU, SDI-12, фирмени RS232 и RS485 |
| Аналогови изходи | 2 аналогови изхода за скорост и посока на вятъра |
| Видове аналогов изход | 4–20 mA стандартно; 0–1 V, 0–5 V и 0–10 V |
| Забележка за 0–10 V изход | Необходимо захранване 15–30 V DC |
| Интервал за осредняване на скоростта на вятъра | Конфигурируем от 1 s до 10 min |
| Електрическо свързване | 19-пинов мъжки конектор M23 |
| Работна температура | -40 до +70 °C |
| Минимална температура за работа на дъждомера | 1 °C |
| Степен на защита | IP66 |
| Максимална скорост за оцеляване | 90 m/s; 60 m/s при версия с дъждомер |
| Тегло – HD52.3DP147 | Около 1 kg |
| Тегло – HD52.3DT147 | Около 1,5 kg |
| Корпус | Пластмасов материал |
| Метални части | AISI 316 |
