ЦИФРОВ ОСЦИЛОСКОП модел SDS7122E
Art. number: OWON
Date published 07.03.2023
Price and Delivery
Fill the request form below to receive a price and delivery offer

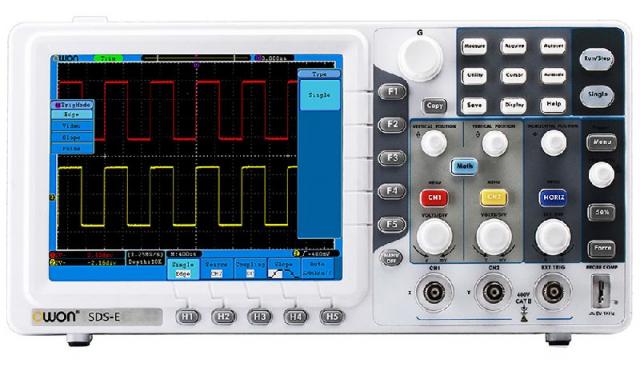

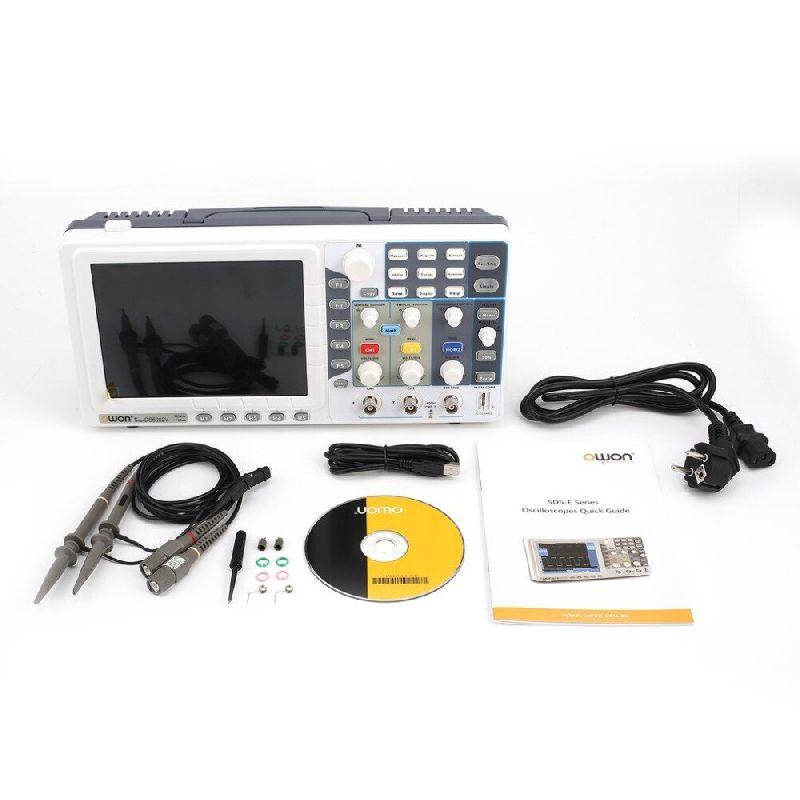

Цифров Осцилоскоп, модел SDS7122E
125MHz / 1 GS/s /2+1 канален
- Ширина на честотната лента: 125 MHz .
- Честота на семплиране: 1 GS/s .
- Ултратънък корпус.
- 8 инча (800 x 600) TFT LCD екран с висока резолюция.
- Връзка с програма LabVIEW с набор команди SCPI.
- Функция за автоматично мащабиране. Докато е в състояние на автомащаб, осцилоскопът ще премине към подходящия тригер, вертикално и хоризонтално мащабиране според типа, амплитудата и честотата на входния сигнал.
- Функция за преминаване / неуспех - проверява прилика на изследвания сигнал със шаблонен сигнал,като потребителя задава допустими разлики.
- Запис / възпроизвеждане на осцилограми, до 1000 кадъра.
- Цифрово филтриране и измерване на тока.
Технически спецификации
|
Модел |
SDS7122E |
|
Честотна лента |
125MHz |
|
Честота на извадка |
1GS / s |
|
Хоризонтална скала |
2ns / div ～ 100s / div, стъпка по 1 ~ 2 ~ 5 |
|
Канали |
2 + 1 (външен) |
|
Дисплей |
8 "цветен LCD, 800 × 600 точки |
|
ДЪЛЖИНА на записа |
1М (опция 10М) |
|
Вертикална резолюция |
8 бита (2 канала едновременно) |
|
Вертикална чувствителност |
2mV / div ～ 10V / div (при вход) |
|
Тип на тригера |
Edge, Pulse, Video, Slope, and Alternate |
|
Режим на задействане |
Автоматично, Нормално и Единично |
|
Математ. Функции |
＋, -, ×, ÷, инвертиране, FFT |
|
Комуникационен интерфейс |
USB хост, USB устройство, Pass / Fail, LAN и VGA (опция) |
|
Размери (Ш × В × Г) |
348 × 170 × 78 (мм) |
|
Тегло (без опаковка) |
1,50 кг |
