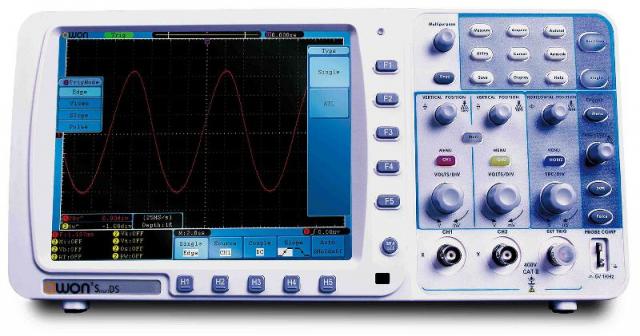

ЦИФРОВ ОСЦИЛОСКОП модел SDS7102
100MHz / 1GS/s / 2+1 канален
ХАРАКТЕРИСТИКИ:
Ширина на честотната лента: 100MHz .
Честота на извадка: 1 GS/s . 8 битов АЦП.
10 милиона записа за всеки канал.
Интелигентен дизайн - тънък корпус - лесно преносим.
Голям 8 инча LCD дисплей с размери 800 x 600 точки.
Дистанционно управление по LAN.
Поддържа връзка с програма LabVIEW по протокол SCPI.
Функция за автоматично мащабиране. Докато е в състояние на автомащаб, осцилоскопът сам ще премине към нужния режим на синхронизация, вертикална и хоризонтална скала според типа, амплитудата и честотата на входния сигнал.
Цифрово филтриране и измерване на тока.
Функция за преминаване / неуспех - сравнява изследвания сигнал със шаблонен сигнал.
Запис / възпроизвеждане на осцилограми, до 1000 кадъра.
Поддържа работа на литийполимерна батерия (опция).

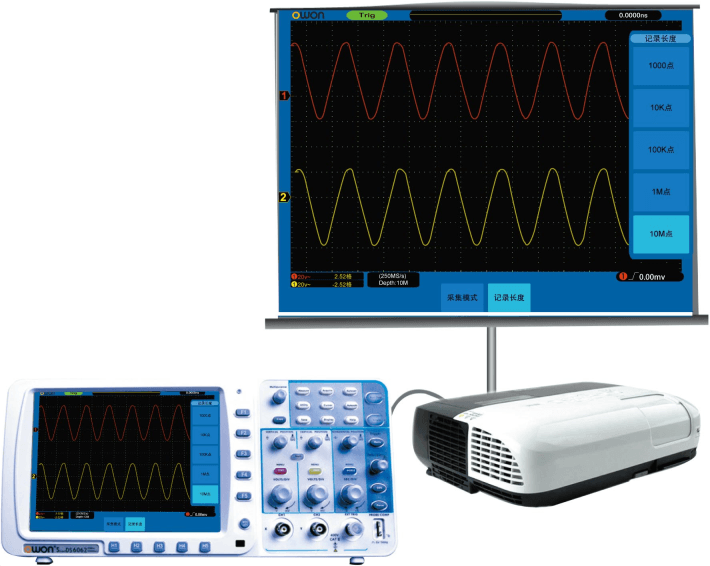

Опция порт SVGA осигурява свързване към външен монитор или проектор.
Технически спецификации
|
Модел |
SDS7102 |
|
честотна лента |
100MHz |
|
честота на извадка |
1GS/s |
|
хоризонтална скала |
2ns / div ～ 100s / div, стъпка по 1 ~ 2 ~ 5 |
|
канали |
2 + 1 (външен) |
|
дисплей |
8 "цветен LCD, 800 × 600 пиксела |
|
Дължина на записа |
10М |
|
Вертикална резолюция |
8 бита (2 канала едновременно) |
|
Вертикална чувствителност |
2mV / div ～ 10V / div (при вход) |
|
Тип на тригера |
Edge, Pulse, Video, Slope, and Alternate |
|
Режим на задействане |
Автоматично, Нормално и Единично |
|
Комуникационен интерфейс |
USB хост, USB устройство, Pass / Fail, LAN и VGA (опция) или RS232(опция) |
|
Батерия (опция) |
7.4V, 8 Ah |
|
Размер (Ш × В × Г) |
340 × 155 × 70 (mm) |
|
Тегло (без опаковка) |
1.80 kg |
