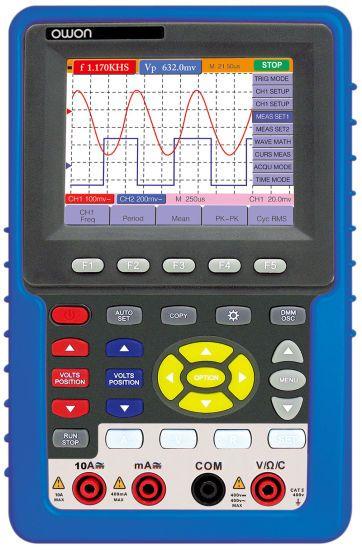

2 в 1 ОСЦИЛОСКОП И МУЛТИМЕТЪР модел HDS1022M-I
2 в 1 ОСЦИЛОСКОП И МУЛТИМЕТЪР модел HDS1022M-I
20Mhz / 100 MS/s / 2-канален
ХАРАКТЕРИСТИКИ:
Ширина на честотната лента: 20MHz, двуканален.
Честота на преобразуване 100 MS/s.
Разделителна способност на АЦП 8 бита.
Добра изолация между каналите, 1000V CAT II
Функция за автоматично мащабиране. Автоматично се установяват подходящия тригер и обхватите по хоризонталната и вертикалната скала според вида, честотата и силата на сигнала.
Автоматично измерване на 20 параметъра.
Спектрален анализ на сигнала FFT( fast Fourier transform) - бърза Фурие трансформация.
Комуникация през USB порт.
Запис и възпроизвеждане на осцилограмите.
Мултиметъра поддържа управление по протокол SCPI.
Акумулаторна литиево-йонна батерия (6 часа работа)
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
|
Модел |
HDS1022M-I |
|
Честотна лента |
20MHz |
|
Честота на дискретизация |
100 МS/s |
|
Хоризонтална скала (s / div) |
2ns / div ～ 100s / div, стъпка по 1 ～ 2 ～ 5 |
|
Дисплей |
3.7 ”цветен TFT (640 × 480 точки) |
|
брой канали |
2 изолация 1000:1 |
|
Дължина на записа |
6K точки |
|
Вертикална чувствителност |
5mV / div ～ 5V / div (при вход) |
|
Вертикална резолюция (A / D) |
8 бита |
|
входна връзка |
DC, AC, and GND |
|
Тип задействане |
Edge, Video и Alternate |
|
Режим за задействане |
Автоматично, нормално и единично |
|
Режими на АЦП |
Проба, Откриване на връх и Средно |
|
запис на осцилограми |
4 броя |
|
Математически операции |
＋, －, ×, ÷, invert, FFT |
|
Комуникационен интерфейс |
USB |
|
Захранване |
100V-240V AC, 50 / 60Hz |
|
Литиево-йонна батерия |
7.4V, 6 часа работа |
|
Размери (ШхВхД) |
115 × 180 × 40 (мм) |
|
Тегло (без опаковка) |
645,00 g |
|
Спецификации на мултиметър |
|
|
Разделителна способност на екрана |
3 (3/4) цифри (4000 броя възможни различни стойности) |
|
Входен импеданс |
10 MΩ |
|
Напрежение |
VDC: 400mV, 4V, 40V, 400V, 1000V: ± (1% ± 1 единица); макс. вход: DC 1000V |
|
VAC: 4V, 40V, 400V: ± (1% ± 3 единици), 750V: ± (2% ± 3 единици); Честота: 40Hz - 400Hz; |
|
|
макс. вход: AC 750V (виртуална стойност) |
|
|
Ток |
DC: 40mA, 400mA: ± (1,5% ± 1 единица), 10A: ± (3% ± 3 единици) |
|
AC: 40mA: ± (1,5% ± 3 единици), 400mA: ± (2% ± 1 единица), 10A : ± (5% ± 3 единици) |
|
|
Импеданс |
400Ω: ± (1% ± 3 единици), 40ΚΩ - 4ΜΩ: ± (1% ± 1 единица), 40MΩ: ± (1,5% ± 3 единици) |
|
Капацитет |
51.2nF - 100uF: ± (3% ± 3 единици) |
|
Tест за диод |
0V-1V |
|
Веригопроверител |
|
