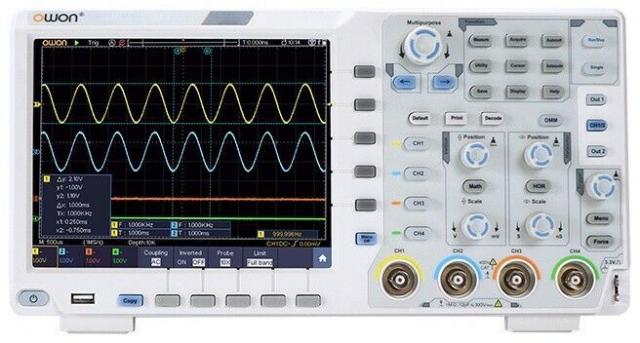

МНОГОФУНКЦИОНАЛЕН ОСЦИЛОСКОП модел XDS3104
МНОГОФУНКЦИОНАЛЕН ОСЦИЛОСКОП модел XDS3104
100MHz / 8-битов / 4 канален
Характеристики:
100 MHz честотна лента，1GS/s честота на дискретизация.
8-битова разделителна способност АЦП.
40 милиона записа, макс. 70 000 wfms/s честота на опресняване на формата на сигнала.
Нисък фонов шум.
8" цветен 800 x 600 LCD екран с висока разделителна способност, по избор мултитъч дисплей, по-удобно изживяване при работа.
Поддържа връзка с програма LabVIEW по протокол SCPI.
Синхронизация с разнообразни тригери и функция за декодиране на серийни протоколи(например I2C).
Налични портове - USB хост, USB устройство, USB порт за PictBridge, LAN, AUX и VGA
Многофункционален мобилен тестер:
Осцилоскоп + честотoмер + регистратор на данни + мултиметър + декодер.
Поддържа Li-ion батерия.

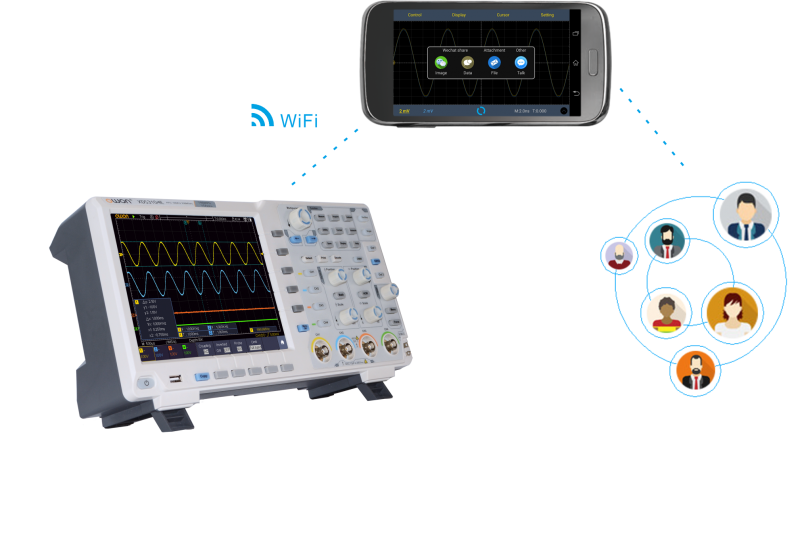

Поддържа WiFi модул.
Технически характеристики:
|
Модел |
XDS3104 |
|
Честотна лента |
100MHz |
|
Честота на вземане на проби |
1 GS/s (500 MS/s за всеки канал) |
|
Вертикална резолюция |
8 бита |
|
Дължина на записа |
40M |
|
Честота на опресняване на формата на сигнала |
70 000 wfms / s |
|
Хоризонтална скала (s / div) |
1ns / div - 1000s / div, стъпка по 1 - 2 - 5 |
|
брой канали |
4 |
|
екран |
8 "цветен LCD, 800 x 600 точки |
|
Точност на честотата |
± 2,5 ррm(части на милион) |
|
Входна връзка |
DC, AC, GND |
|
Вертикална чувствителност |
1mV / div - 10V / div (при вход) |
|
Тип на тригера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 и CAN (опция) |
|
Декодирани серийни протоколи (опции) |
I2C, SPI, RS232, CAN |
|
Режим на задействане |
Автоматично, Нормално и Единично |
|
Вертикален обхват |
± 2V (1mV / DIV ~ 50mV / DIV); ± 20V (100mV / DIV ~ 1V / DIV); ± 200V (2V / DIV ~ 10V / DIV) |
|
Матем. Функции |
+, -, *, /, FFT, Intg, Diff, Sqrt и определена от потребителя функция |
|
Комуникационен интерфейс |
USB хост, USB устройство, USB порт за PictBridge, Trig Out (P / F), LAN и VGA (по избор) |
|
Честотомер |
наличен |
|
Захранване |
100V - 240V AC, 50 / 60Hz, CAT II |
|
предпазител |
2А, Т клас, 250V |
|
Батерия (опция) |
3.7V, 13,2 Ah |
|
Размер (Ш х В х Г) |
340mmx177mmx90mm |
|
Опционни модули / функции |
|
|
Модел / Опция |
XDS3104 |
|
VGA |
Опц. |
|
Touch LCD |
Вкл. |
|
Multimeter |
Опц. |
|
WiFi |
Опц. |
|
I2C, SPI, RS232, CAN |
Вкл. |
|
Waveform Generator 25M (ch1) |
Опц. |
|
Waveform Generator 25M (ch2) |
Не |
|
Magnifier |
Не |
|
Battery |
Опц. |
|
Разяснение |
Не (Не се предлага), Опц.(По заявка), Вкл.(Влключено в модела) |
