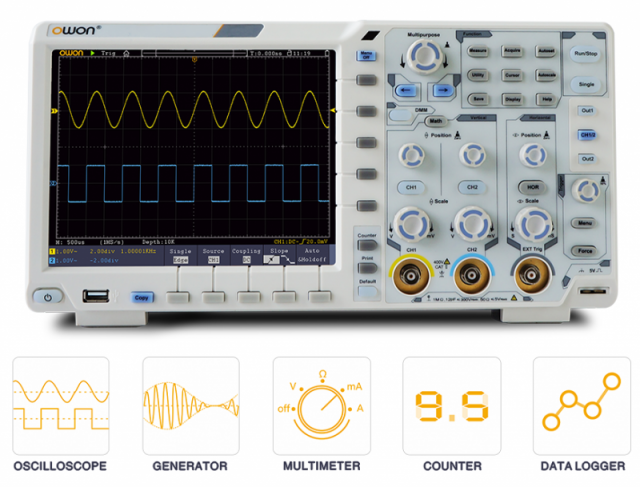

МНОГОФУНКЦИОНАЛЕН ЦИФРОВ ОСЦИЛОСКОП модел XDS3102A
МНОГОФУНКЦИОНАЛЕН ЦИФРОВ ОСЦИЛОСКОП модел XDS3102A
100 MHz / 12 bits / 2+1 каналeн
Характеристики:
- 100 MHz 2+1 канален запаметяващ осцилоскоп с
- 12-битов аналоговоцифров преобразувател за пълно и детайлно представяне формата на сигнала. 40 мил. записа, максимална скорост на опресняване 75 000 форми на сигнала за секунда.
- Нисък фонов шум, чувствителност от 1 mV/деление до 10 V/деление.
- Многотригерен, декодиране на серийни протоколи (например I2C).
- Поддържа комуникация с програма LabVIEW с набор команди SCPI.
- С модерен дизайн, ултатънък корпус – изисква малко място.
- Множество интерфейси за интеграция с други устройства – четене на външна USB памет и самия осцилоскоп да е USB памет, USB порт за PictBridge, LAN, AUX и други.
- VGA изход – за видео разширение и обучаващи демонстрации.
- 8" цветен 800/600 точки LCD дисплей с висока резолюция.
- Опционално многоточков сензитивен екран – по приятно потребителско изживяване.
- Допълнителна функционалност -
- Регистратор на данни, мултиметър със запис на измерванията и двуканален 25MHz/50MHz сигнал генератор с множество форми.
- Поддържа работа на батерия и WIFI модул.
Технически характеристики:
|
Честотна лента |
100MHz |
|
Честота на семплиране |
1GS/s |
|
вертикална резолюция (A/D) |
12 bits |
|
Дължина запис |
40M |
|
хоризонтална скала (s/div) |
2ns/div - 1000s/div, множител по 1 - 2 - 5 |
|
канали |
2 + 1 (външен) |
|
екран |
8" цветен LCD, 800 x 600 точки |
|
Математически операции |
＋, －, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, потр. деф. функция, |
|
цифров филтър (low pass, high pass, band pass, band reject) |
|
|
Тип на тригера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, |
|
Logic,I2C, SPI, RS232, и CAN (опционално) |
|
|
Декодиране на шина |
I2C, SPI, RS232, и CAN (опционално) |
|
комуникационен интерфейс |
USB host, USB device, USB port for PictBridge, Trig Out (P/F), |
|
LAN, and VGA (опционално) |
|
|
захранване |
100V - 240V AC, 50/60Hz, CAT II |
|
Косумирана мощност |
＜15W |
|
предпазител |
2A, T class, 250V |
|
батерия (опционално) |
3.7V, 13200mAh |
|
размери (W x H x D) |
340 x 177 x 90 mm |
|
тегло |
2.60 kg±200g |
|
Модел / Опция |
XDS3102A |
|
VGA |
Опция |
|
Touch LCD |
Вкл. |
|
Multimeter |
Опция |
|
WiFi |
Опция |
|
I2C, SPI, RS232, CAN |
Опция |
|
Waveform Generator 25M (ch1) |
Опция |
|
Waveform Generator 25M (ch2) |
Опция |
|
Magnifier |
Не |
|
Battery |
Опция |
|
Разяснение |
Не (Не се предлага), Опция (По заявка), Вкл.(Влключено в модела) |
