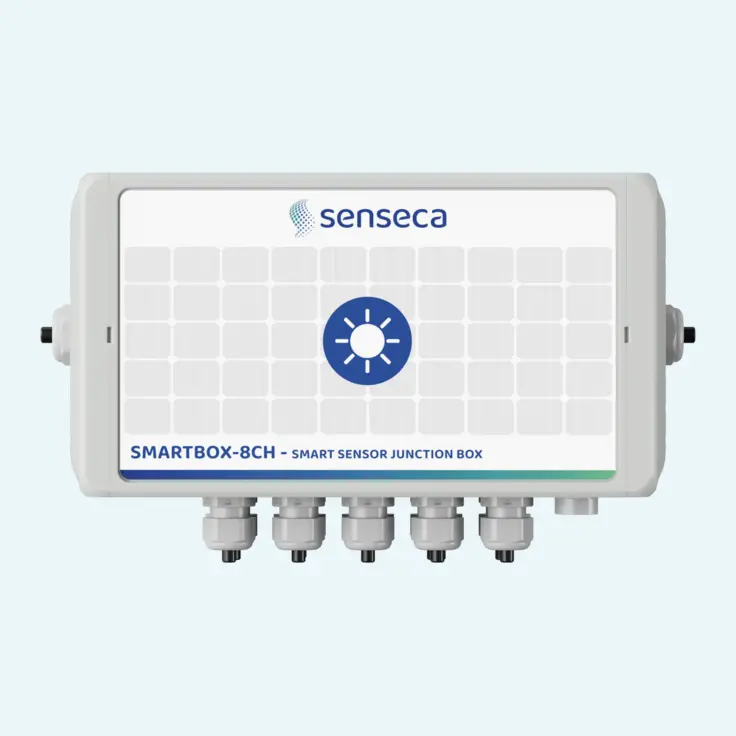

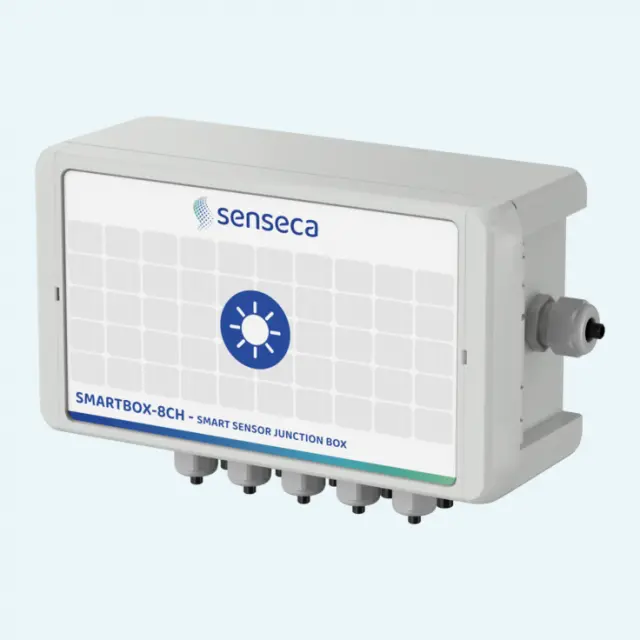

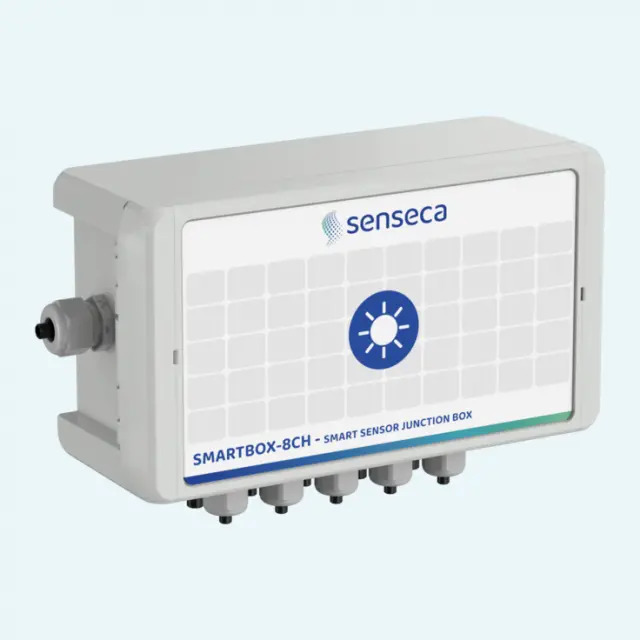

Senseca SMARTBOX-8CH е интелигентен сензорен хъб за полеви RS-485 Modbus инсталации, предназначен за групиране и свързване на до 8 Modbus сензора към една обща RS-485 шина. Това позволява значително намаляване на дължината на кабелните трасета, спадовете по захранването и сложността при изграждане на големи мониторингови системи.

Серията е разработена в няколко варианта за различни конфигурации на обекта:

SB-8CH-1 – пасивна версия;
SB-8CH-2 – активна версия без галванична изолация;
SB-8CH-3 – активна версия с оптична изолация и възстановяване на сигнала;
SB-8CH-4 – версия с безжична комуникация.

В зависимост от модела системата е подходяща за кабелни трасета под 25 m, под 100 m или над 100 m, както и за безжични връзки до 5 km при пряка видимост чрез LoRa/ZigBee.

Активните модели осигуряват локално захранване 15/24 V DC за свързаните сензори и работят от мрежово захранване 85–305 V AC, като предоставят до 20 W мощност за полевите устройства.

За надеждна работа на открито SMARTBOX-8CH използва корпус от поликарбонат UL-94 V0 със степен на защита IP68, кабелни щуцери IP66 и компенсатор на налягането. Вградената защита от импулсни пренапрежения съгласно IEC 61000-4-5 и IEC 61643-11, конфигурируемото терминиране на RS-485 шината и опционалното възстановяване на сигнала подпомагат стабилната комуникация в електрически натоварени външни инсталации.

SMARTBOX-8CH може да се използва и в daisy-chain конфигурации, при които няколко модула се свързват последователно по една и съща RS-485 линия. В зависимост от конфигурацията са налични и варианти с разширителен модул.

Монтажният комплект позволява закрепване върху табла, кули, мачти или стени, като монтажните елементи за мачта и стена са изработени от анодизиран алуминий 6060.

Системата е особено подходяща за метеорологични, екологични, индустриални и фотоволтаични мониторингови инсталации, където е необходимо надеждно свързване на множество Modbus сензори към обща комуникационна линия.

За повече информация:
Smart sensor hub for RS-485 Modbus field installations | Senseca

Технически характеристики – Senseca SMARTBOX-8CH

SB-8CH-1 – Пасивен, без изолация

Параметър	Стойност
Комуникационна шина / протокол	RS-485 / Modbus RTU
Брой сензори	До 8 Modbus сензора; или до 7 Modbus сензора + 1 разширителен модул
Защита	Устойчивост на импулсни пренапрежения съгласно IEC 61000-4-5; IEC 61643-11 (Class 1 & Class 2)
Работна температура	-40 до +85 °C

Подходящ за къси разстояния (<25 m) и сензори с ниска консумация (<3 W). Захранването за сензорите 12–14 V DC от регистратора на данни се разпределя по инсталацията заедно с RS-485 шината.

SB-8CH-2 – Активен, без изолация

Параметър	Стойност
Комуникационна шина / протокол	RS-485 / Modbus RTU
Брой сензори	До 8 Modbus сензора; или до 7 Modbus сензора + 1 разширителен модул
Защита	IEC 61000-4-5; IEC 61643-11 (Class 1 & Class 2); защита на захранващия блок от претоварване / презареждане
Работна температура – захранващ блок	-30 до +70 °C
Работна температура – останалата електроника	-40 до +85 °C

Подходящ за по-дълги трасета (<100 m) при обща консумация на сензорите до 20 W. Всяко устройство разполага със собствено 15/24 V DC захранване и трябва да бъде свързано към мрежово захранване 85–305 V AC.

SB-8CH-3 – Активен, с изолация и възстановяване на сигнала

Параметър	Стойност
Комуникационна шина / протокол	RS-485 / Modbus RTU
Брой сензори	До 8 Modbus сензора; или до 7 Modbus сензора + 1 разширителен модул
Изолация	Оптична, 1 kV DC
Защита	IEC 61000-4-5; IEC 61643-11 (Class 1 & Class 2); защита на захранващия блок от претоварване / презареждане
Работна температура – захранващ блок	-30 до +70 °C
Работна температура – останалата електроника	-40 до +85 °C

Предназначен за разстояния между 100 и 1200 m и обща мощност на сензорите под 20 W. Осигурява тройна оптична изолация – захранване, вход и изход – локално захранване 15/24 V DC и усилване/регенерация на RS-485 сигнала. Следващият хъб може да бъде разположен на разстояние до 100 m.

SB-8CH-4 – Активен, с радиокомуникация

Параметър	Стойност
Комуникация / протокол	Modbus over LoRa/ZigBee
Брой сензори	До 8 Modbus сензора; или до 7 Modbus сензора + 1 разширителен модул
Защита	IEC 61000-4-5; IEC 61643-11 (Class 1 & Class 2); защита на захранващия блок от претоварване / презареждане
Работна температура – захранващ блок и радио модул	-30 до +70 °C
Работна температура – останалата електроника	-40 до +85 °C

Предназначен за много големи разстояния – до 5 km при пряка видимост. Всеки хъб разполага с радио LoRa/ZigBee (868 MHz) и независимо захранване с автоматично превключване AC/DC.

Общи характеристики за всички модели

Параметър	Стойност
Степен на защита	Корпус IP68; кабелни щуцери IP66, включително компенсатор на налягането
Материал на корпуса	Поликарбонат UL-94 V0, самогасящ се и огнеустойчив
Външни размери	200 × 160 × 90 mm
Аксесоари	Крепежни елементи за мачта и стена от анодизиран алуминий 6060

Кодове за поръчка

Код	Описание
SB-8CH-1	SmartBox SB-8CH-1, кабел 25 m
SB-8CH-2	SmartBox SB-8CH-2, захранване 15 или 24 V DC, кабел 25 m
SB-8CH-3	SmartBox SB-8CH-3, захранване 15 или 24 V DC, галванично изолиран, кабел 25 m
SB-8CH-4	SmartBox с радиокомуникация, захранване 15 или 24 V DC, кабел 25 m
