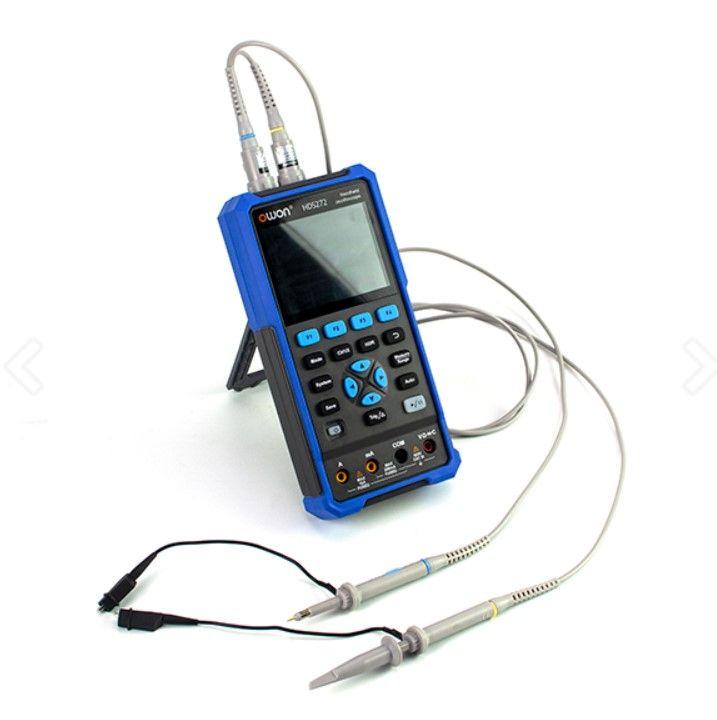

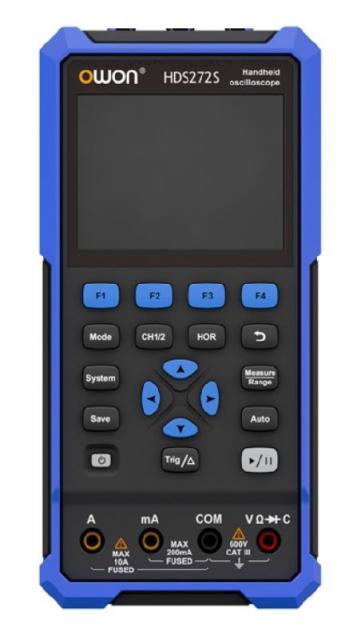

МОБИЛЕН ОСЦИЛОСКОП модел HDS272S
МОБИЛЕН ОСЦИЛОСКОП модел HDS272S
70MHz / 250MS/s / двуканален / Сигнал генератор / Мултиметър / PC
ХАРАКТЕРИСТИКИ:
Максимална честота 70MHz. Два канала.
Скорост на дискретизация 250MS/s.
7 автоматично измервани параметри.
Курсорни измервания на времена и напрежения.
Автоматична настройка с един бутон.
X-Y режим.
3,5-инчов цветен LCD дисплей с 320х240 точки и висок контраст, подходящ за използване на открито.
18650 литиева батерия, обща консумация на енергия ≤3W, може да работи с едно зареждане около 6 часа.
USB Type-C интерфейс, използван за захранване и за обмен на данни с компютър.
Поддържа на команди SCPI.
Вграден генератор на стандартни и произволни сигнали.
Вграден мултиметър с независими входове, измерва стандартните величини и капацитет. Променливите токове и напрежения се измерват правилно независимо от формата - true RMS.
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
|
Честотна лента |
70MHz |
|
Честота на дискретизация |
250MSa/s |
|
Режими на вземане на проби |
Normal, Peak detect |
|
Хоризонтална скала (s / div) |
5ns/div - 500s/div, стъпка 1 - 2 - 5 |
|
Канали |
2 осцилоскоп + 1 генератор |
|
Дисплей |
3,5 инчов LCD |
|
Дължина на записа |
8K |
|
Честота на опресняване на формата на сигнала |
10,000 wfrms/s |
|
Вертикална чувствителност |
10mV/div - 10V/div |
|
Вертикална резолюция |
8 bits |
|
Режими на входа |
DC, AC, and Ground |
|
Входен импеданс |
1 MΩ±2%, in parallel with 16pF±10pF |
|
Множители на сондите |
1X,10X,100X,1000X |
|
Максимално входно напрежение |
400V (DC+AC, PK-PK, 1MΩ input impedance) (10:1 probe attenuation) |
|
Тип на тригера |
Edge,Auto, Normal, single |
|
Автоматични измервания |
Period, Frequency, Mean, PK-PK, Max, Min |
|
Измервания чрез показалци |
ΔV, ΔT, ΔT&ΔV between cursors,auto cursor |
|
Комуникационни интерфейси |
USB Type-C |
|
Характеристики на мултиметъра |
|
|
Измервани величини |
напрежение,ток,капацитет,съпротивление,тест на диоди |
|
Разделителна способност на екрана |
20 000 варианта показание |
|
Входен импеданс |
10MΩ |
|
Максимално напрежение |
AC 750V, DC 1000V |
|
Максимален ток |
DC/AC : 10A |
|
Автоматичен обхват |
√ |
|
True RMS |
√ |
|
Характеристики на генератора |
|
|
Честота синус |
0.1Hz - 25MHz |
|
правоъгълен |
0.1Hz - 10MHz |
|
трионообразен |
0.1Hz - 1MHz |
|
импулс |
0.1Hz - 5MHz |
|
произволна форма |
0.1Hz - 5MHz |
|
Честота на семплиране |
125MSa/s |
|
Канали |
1 |
|
Амплитуден обхват |
20 mVpp - 5 Vpp |
|
Дефиниция на произволна форма |
8K |
|
Вертикална резолюция |
14bits |
|
Изходно съпротивление |
50Ω |
