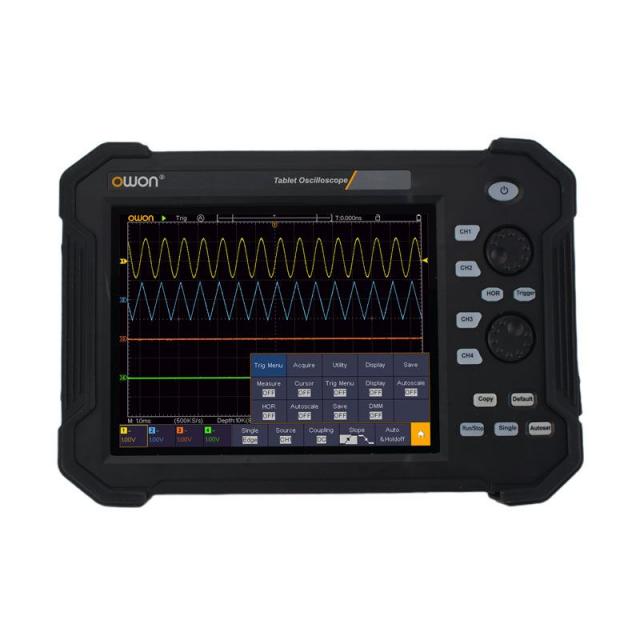

ОСЦИЛОСКОП-ТАБЛЕТ модел TAO3104A
ОСЦИЛОСКОП-ТАБЛЕТ модел TAO3104A
100MHz / 4-канален
8/12/14-битов АЦП с висока разделителна способност
ХАРАКТЕРИСТИКИ:
- 100 MHz честотна лента, 1GS / s честота на дискретизация.
- 8/12/14-битов АЦП с висока разделителна способност.
- Максимална дължина на записа 40 милиона
- Макс. 45000 wfms / s честота на опресняване на формата на сигнала, лесно регистрира рядко срещани пикове.
- Нисък фонов шум.

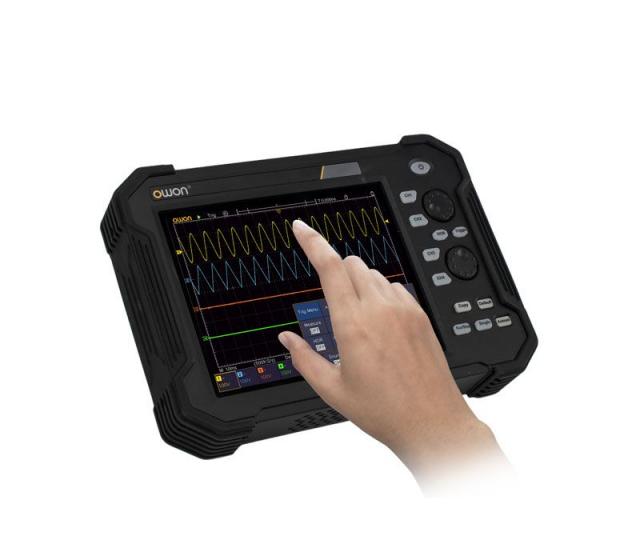

- 8 инчов 800 x 600 точки LCD екран с висока разделителна способност, мултитъч сензорен екран, по-удобен за работа.
- Поддържа връзка с програма LabVIEW с протокол SCPI
- Мулти-тригерна синхронизация и функция за декодиране на серийни протоколи.
- Мултиинтерфейсна интеграция - USB хост, USB устройство, LAN, Wifi (опция).
- Богат набор математически функции и филтри.
- Вградена 8 Ач батерия издържа 5 часа.
ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ
|
честотна лента |
100MHz |
|
честота на извадка |
1GS/s |
|
вертикална резолюция |
8bits/12bits/14 bits |
|
дължина на запис |
40M |
|
честота на опресняване |
45000 wfms/s |
|
хоризонтална скала (s/div) |
1ns/div - 1000s/div, стъпка по 1 - 2 - 5 |
|
канали |
4 |
|
екран |
8" цветен LCD, 800 x 600 мултитъч |
|
входно съпротивление |
1MΩ ± 2%, успоредно с 15pF ± 5pF |
|
макс входно напрежение |
1MΩ ≤ 300Vrms; |
|
множител на сондата |
0.001X - 1000X, стъпка по 1 - 2 - 5 |
|
Входна връзка |
DC, AC, GND |
|
Вертикална чувствителност |
1mV / div - 10V / div (при вход) |
|
тип синхронизация |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, UART(RS232), and CAN (опция) |
|
декодиране на серийна шина |
I2C, SPI, UART(RS232), CAN |
|
режим на синхронизация |
Автоматично, Нормално и Единично |
|
автоматично измерване |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
|
математически функции |
＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, потребителски дефинирана, Digital Filter |
|
запазване на осцилограми |
100 броя |
|
комуникационни интерфейси |
USB хост, USB устройство, USB порт за PictBridge,LAN, and WIFI (опция) |
|
честотомер |
наличен |
|
батерия |
7.4V, 8000mAh， 5 часа работа |
|
Размери (ШхВхД) |
270x191x48 |
|
Тегло |
около 1.7kg |
