Senseca LPS13

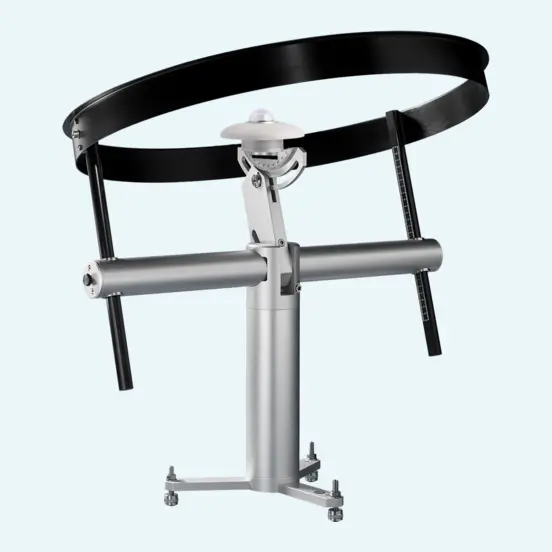

Senseca LPS13 е пиранометър със засенчващ пръстен за високоточно измерване на дифузното слънчево облъчване върху равнинна повърхност. Регулируемият засенчващ пръстен блокира директната слънчева радиация, така че сензорът да измерва дифузната компонента на слънчевото облъчване.
Серията използва термопилен сензор с черно матово чувствително покритие и вътрешна схема за компенсация. Измервателният диапазон е 200–4000 W/m², а спектралният диапазон е 283–2800 nm.
Пиранометърът е класифициран като Spectrally Flat Class A съгласно ISO 9060:2018, отговаря на препоръките на WMO и се доставя фабрично калибриран съгласно ISO 9847:2023. Това го прави подходящ за приложения, при които се изисква високо качество на данните, включително метеорологични прогнози, климатично моделиране, оценка на слънчевия ресурс и екологични изследвания.
Цифровите модели осигуряват време за реакция до 95% под 2 s, което позволява бързо проследяване на измененията в дифузното слънчево облъчване.
Механичната система включва регулируем засенчващ пръстен, градуирани плъзгащи шини, гониометър, регулируеми крачета и вграден нивелир, които подпомагат точното позициониране и нивелиране на уреда на място.
Цифровите модели LPS13Mxx разполагат с вътрешни сензори за температура, относителна влажност и налягане, а версиите с опция T включват и мониторинг на наклона.
В зависимост от модела са налични следните изходи:
- RS485 Modbus RTU;
- конфигурируем аналогов изход 4–20 mA, 0–20 mA, 0–1 V, 0–5 V или 0–10 V;
- 2-проводен 4–20 mA токов контур;
- пасивен mV изход.
При моделите LPS13MAx аналоговият изход може да се конфигурира чрез софтуера DATAsense.
Тъй като засенчващият пръстен прихваща и част от дифузната радиация, при обработката на измерените стойности се прилагат корекционни коефициенти за компенсиране на този ефект.
Конструкцията е предназначена за продължителна работа на открито. Пиранометърът е със степен на защита IP67, а пръстенът и стойката са изработени от алуминиева сплав и неръждаема стомана.
За повече информация:
Class A pyranometer with shadow ring for diffuse solar irradiance | Senseca
Технически характеристики – Senseca LPS13
Технически характеристики съгласно ISO 9060:2018
| Параметър | Стойност |
|---|---|
| Класификация | Spectrally Flat Class A |
| Време за реакция (95%) | <2 s за LPS13Mxx; <5 s за LPS130C0 и LPS130P0 |
| Нулево отместване – реакция при топлинно излъчване 200 W/m² | < |±7| W/m² |
| Нулево отместване – реакция при промяна на околната температура с 5 K/h | < |±2| W/m² |
| Общо нулево отместване, включително ефектите a), b) и други източници | < |±10| W/m² |
| Дългосрочна нестабилност (1 година) | < |±0,5| % |
| Нелинейност | < |±0,2| % |
| Насочена характеристика | < |±10| W/m² при ъгъл на падане до 80° и лъч 1000 W/m² |
| Спектрална грешка | < |±0,2| % |
| Температурна характеристика (-10 до +40 °C) | < |±0,5| % |
| Наклонна характеристика | < |±0,2| % |
Допълнителни измервания при цифровите модели
| Параметър | Стойност |
|---|---|
| Вътрешна температура – диапазон | -40 до +80 °C |
| Вътрешна температура – разделителна способност | 0,1 °C |
| Вътрешна температура – точност | ±0,5 °C в диапазона 0–60 °C |
| Вътрешна относителна влажност – диапазон | 0–100% RH |
| Вътрешна относителна влажност – разделителна способност | 0,1% RH |
| Вътрешна относителна влажност – точност | ±3% RH при 25 °C и RH 20–80% |
| Вътрешно налягане – диапазон | 300–1100 hPa |
| Вътрешно налягане – разделителна способност | 0,1 hPa |
| Вътрешно налягане – точност | ±1 hPa в диапазона 0–60 °C |
| Сензор за наклон – диапазон | 0° до ±180° |
| Сензор за наклон – разделителна способност | 0,1° |
| Сензор за наклон – точност | <0,5° |
Общи характеристики
| Параметър | Стойност |
|---|---|
| Сензор | Термопила |
| Типична чувствителност | 6–15 µV/(W/m²) |
| Измервателен диапазон | -200 до 4000 W/m² |
| Диапазон на облъчването за аналоговия изход | По подразбиране 0–2000 W/m²; конфигурируем при моделите LPS13Mxx |
| Разделителна способност | 0,1 W/m² |
| Ъгъл на наблюдение | 2π sr |
| Спектрален диапазон (50%) | 283–2800 nm |
| Изходи | В зависимост от модела: RS485 Modbus RTU; RS485 Modbus RTU + конфигурируем аналогов изход 4–20 mA, 0–20 mA, 0–1 V, 0–5 V или 0–10 V; 2-проводен токов контур 4–20 mA; пасивен mV изход |
| Захранване – RS485 изход | 7–30 V DC |
| Захранване – аналогов изход | 10–30 V DC |
| Захранване – 0–10 V изход | 15–30 V DC |
| Консумация – модели само с Modbus | 15 mA при 24 V DC; 21 mA при 12 V DC |
| Консумация – модели с Modbus + аналогов изход | 37 mA при 24 V DC и Iout = 22 mA; 43 mA при 12 V DC и Iout = 22 mA |
| Свързване | 5-пинов M12; 8-пинов M12 за LPS13MAx |
| Тегло | Прибл. 6,8 kg |
| Работни условия | -40 до +80 °C; 0–100% RH; максимална надморска височина 6000 m |
| Точност на нивелира | <0,2° |
| Степен на защита | IP67 |
| Материали | Корпус: анодизиран алуминий; защитен екран: ASA; купол: оптично стъкло; пръстен и стойка: алуминиева сплав и неръждаема стомана |
| MTBF | >10 години |
Основни размери
| Параметър | Стойност |
|---|---|
| Външен диаметър на засенчващия пръстен | Ø596 mm |
| Вътрешен диаметър на засенчващия пръстен | Ø570 mm |
| Ширина на пръстена | 53 mm |
| Максимална дължина на регулиращото рамо | 340 mm |
| Височина на стойката | 301 mm |
Кодове за поръчка
| Код | Описание |
|---|---|
| LPS13M00 | Modbus изход, без сензор за наклон |
| LPS13M0T | Modbus изход, със сензор за наклон |
| LPS13MA0 | Modbus + конфигурируем аналогов изход, без сензор за наклон |
| LPS13MAT | Modbus + конфигурируем аналогов изход, със сензор за наклон |
| LPS130C0 | 2-проводен токов контур 4–20 mA |
| LPS130P0 | mV изход |
