Senseca LPPYRHE16 Series

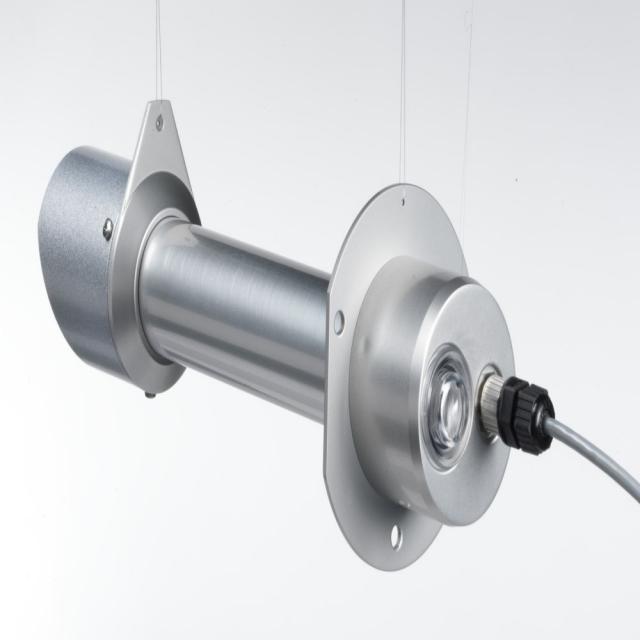

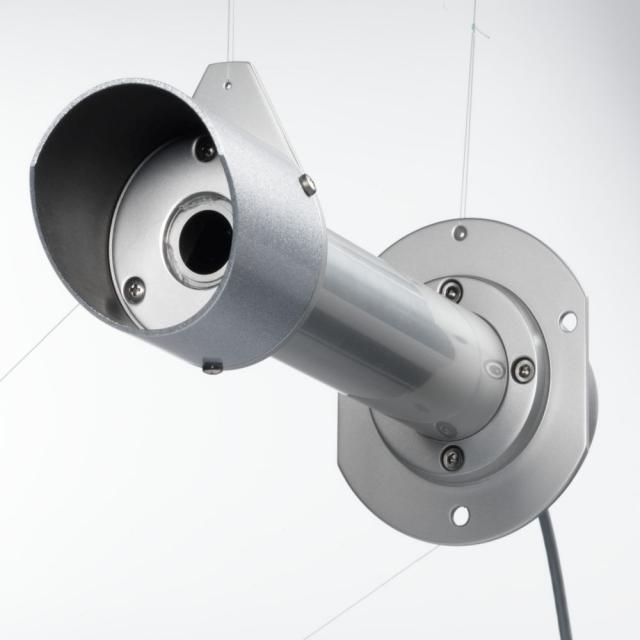

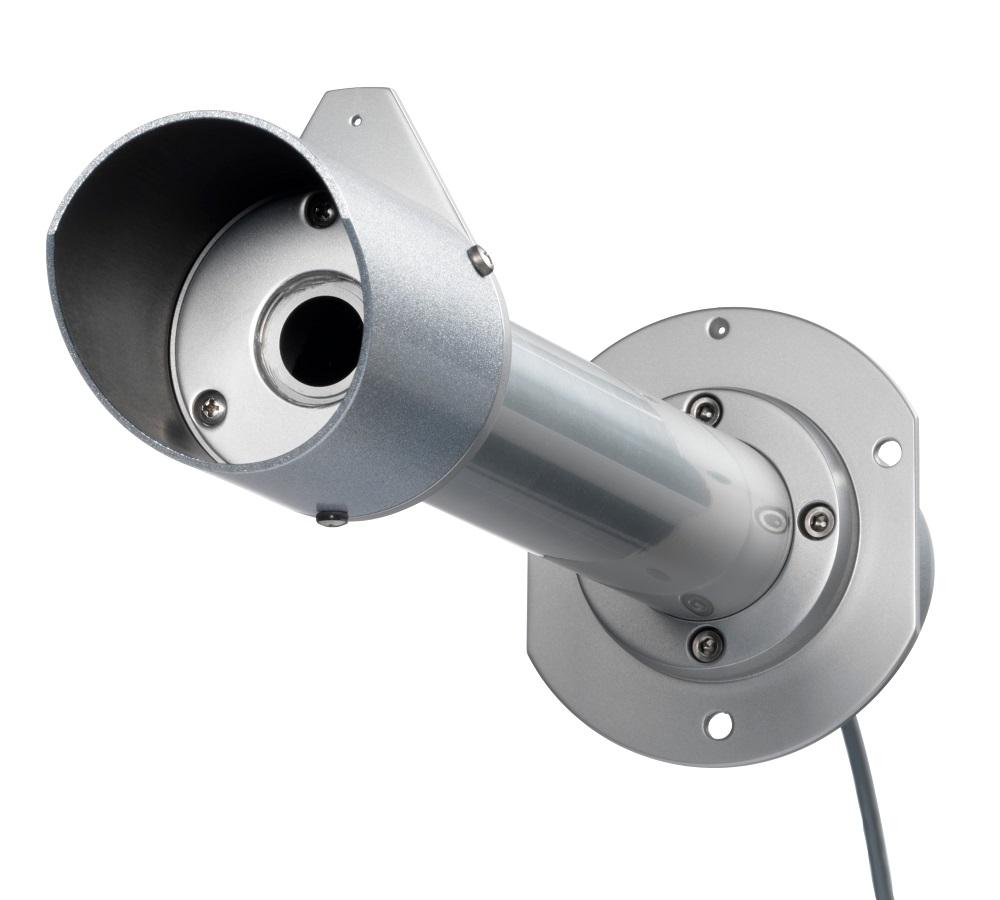

Senseca LPPYRHE16 Series е серия пирхелиометри Class B съгласно ISO 9060:2018, предназначени за директно измерване на слънчево облъчване в W/m².
За правилно измерване приемната повърхност на пирхелиометъра трябва да бъде ориентирана перпендикулярно на слънчевите лъчи, обикновено чрез соларен тракер или друга подходяща система за насочване. Благодарение на специална система от диафрагми до сензора достига само директното слънчево излъчване, което позволява измерване на директната нормална компонента на слънчевата радиация.
В съответствие с изискванията на WMO и ISO 9060:2018, пирхелиометърът има ъгъл на видимост 5°.
Серията се предлага в различни версии според типа на изхода:
- LPPYRHE16 – пасивна версия;
- LPPYRHE16AC – активна версия с 4–20 mA токов изход;
- LPPYRHE16ACS – версия с 4–20 mA токов изход чрез вграден усилвател-трансмитер и RS485 сериен интерфейс с MODBUS-RTU;
- LPPYRHE16AV – активна версия с 0–1 V, 0–5 V или 0–10 V напреженов изход;
- LPPYRHE16S – активна версия с RS485 сериен изход и MODBUS-RTU протокол.
Пирхелиометърът се доставя фабрично калибриран и с протокол за калибриране. Стандартната комплектация включва защитна козирка, касета за силикагелни кристали, 3 комплекта пълнители и 4-пинов M12 кабелен конектор.
Senseca LPPYRHE16 Series е подходяща за метеорологични станции, измерване на директна слънчева радиация, соларни изследвания, мониторинг на фотоволтаични системи и професионални радиометрични приложения.
За повече информация:
LPPYRHE16... Series - Class B Pyrheliometers - Light, Solar & Photoradiometry, Weather Station - Senseca
Технически характеристики – Senseca LPPYRHE16 Series
Технически характеристики съгласно ISO 9060:2018
| Параметър | Стойност |
|---|---|
| Класификация | Spectrally Flat Class B |
| Време за реакция (95%) | <9 s |
| Нулево отместване при промяна на околната температура 5 K/h | <±3 W/m² |
| Дългосрочна нестабилност (1 година) | <±1% |
| Нелинейност | <±0,5% |
| Спектрална грешка | <±0,8% |
| Температурна зависимост | <±2% |
| Наклонова зависимост | <±0,5% |
Основни технически характеристики
| Параметър | Стойност |
|---|---|
| Сензор | Термопила |
| Типична чувствителност | 5 µV/(W/m²) |
| Диапазон на измерване | 0–2000 W/m² |
| Ъгъл на видимост | 5° (наклон 1°) |
| Спектрален диапазон (50%) | 200–4000 nm |
| Работна температура | -40 до +80 °C |
| Работна относителна влажност | 0–100 %RH |
| Тегло | Приблизително 1,5 kg |
| Материал | Алуминий |
Изходи по модели
| Модел | Изход |
|---|---|
| LPPYRHE16 | Пасивен, изход в mV |
| LPPYRHE16AC | 2-проводен токов контур 4–20 mA |
| LPPYRHE16ACS | RS485 Modbus-RTU + аналогов 4–20 mA |
| LPPYRHE16AV | 0–10 V |
| LPPYRHE16AV1 | 0–1 V |
| LPPYRHE16AV5 | 0–5 V |
| LPPYRHE16S | RS485 Modbus-RTU |
Захранване
| Версия | Захранване |
|---|---|
| RS485 изход | 5–30 V DC |
| Аналогов изход, с изключение на 0–10 V | 10–30 V DC |
| 0–10 V изход | 15–30 V DC |
Свързване
| Параметър | Стойност |
|---|---|
| Конектор | 4- или 8-пинов M12 в зависимост от модела |
Размери
По чертежа:
-
обща дължина: 324 mm
-
основна цилиндрична част: 205 mm
-
преден участък: 50 mm
-
заден участък: 60 mm
-
диаметър на тялото: Ø38 mm
-
ширина на предната част: 84 mm
-
височина на предната част: 95 mm
Инсталация и насочване
За правилно насочване на пирхелиометъра се използват двата отвора в предния и задния фланец. Уредът трябва да се ориентира така, че слънчевите лъчи да преминават през първия отвор на предния фланец и да достигат втория отвор на задния фланец.
Кодове за поръчка
| Код | Описание |
|---|---|
| LPPYRHE16 | Пасивен, mV изход |
| AC | 2-проводен 4–20 mA токов изход |
| ACS | RS485 MODBUS-RTU + аналогов 4–20 mA |
| AV | 0–10 V изход |
| AV1 | 0–1 V изход |
| AV5 | 0–5 V изход |
| S | RS485 MODBUS-RTU сериен изход |
