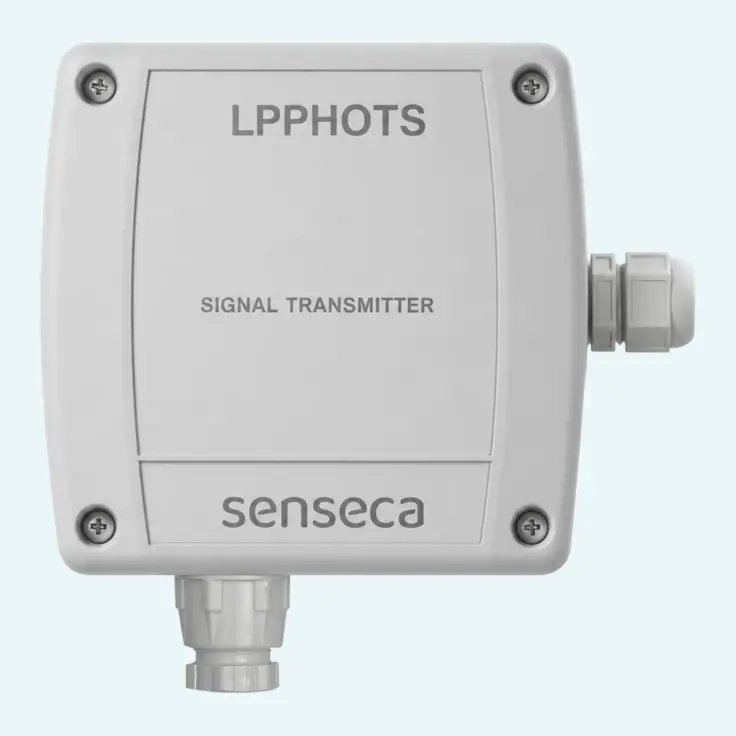

Senseca LPPHOTS е RS485 трансмитер за интеграция на фотометрични сонди за осветеност, предназначен да преобразува аналоговия mV сигнал от сонди LPPHOT в цифров сигнал RS485 с протокол Modbus-RTU. Устройството позволява включване на съществуващи фотометрични сонди в цифрови системи за мониторинг, без да се променя принципът на измерване.

Трансмитерът е подходящ за свързване към PLC, регистратори на данни и системи за събиране на измервателна информация. Измервателният диапазон при работа със сонди LPPHOT е 0…150 000 lux, с резолюция 10 lux.

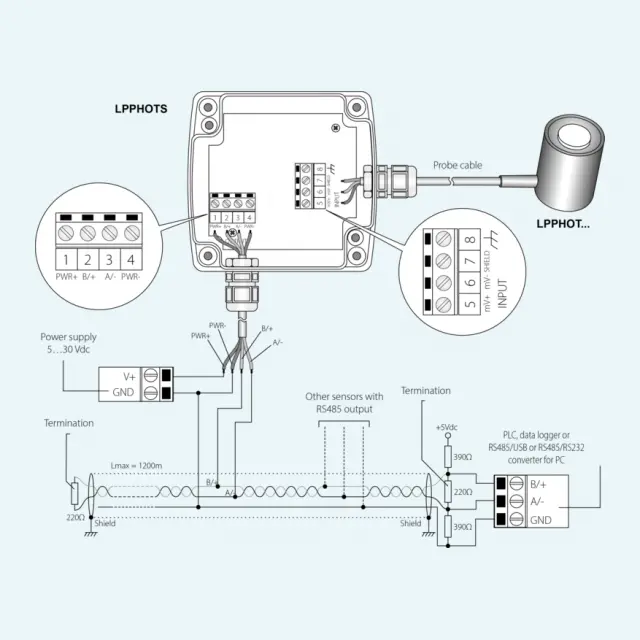

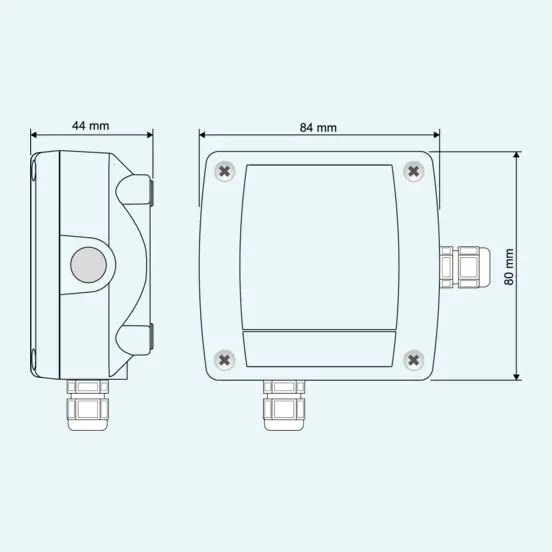

LPPHOTS е предназначен за стенен монтаж и използва винтови клеми, разположени под горния капак, за свързване на захранването, RS485 шината и mV входа от сондата. Корпусът е със степен на защита IP66, което го прави подходящ за постоянни полеви инсталации.

Комуникационните параметри на RS485 могат да бъдат конфигурирани преди включване към Modbus мрежата. Поддържа се настройване на адрес, baud rate, режим на предаване и режим на приемане.

При подмяна на свързаната фотометрична сонда може да бъде зададена нейната чувствителност в диапазона 500…2500 µV/klux, което позволява трансмитерът да бъде адаптиран към индивидуалния калибрационен коефициент на конкретната сонда.

Чрез Modbus входните регистри могат да бъдат прочетени осветеността в lux/10, статусът, средната осветеност от последните 4 измервания и стойността на входния сигнал в µV.

RS485 интерфейсът е неизолиран. За мрежово свързване се използва екраниран усукан чифт за комуникационните линии и трети проводник за маса, като в двата края на всеки сегмент се използва терминиране.

LPPHOTS е предназначен за работа със сонди LPPHOT01, LPPHOT02 и LPPHOT03 и работи със захранване 5…30 V DC.
