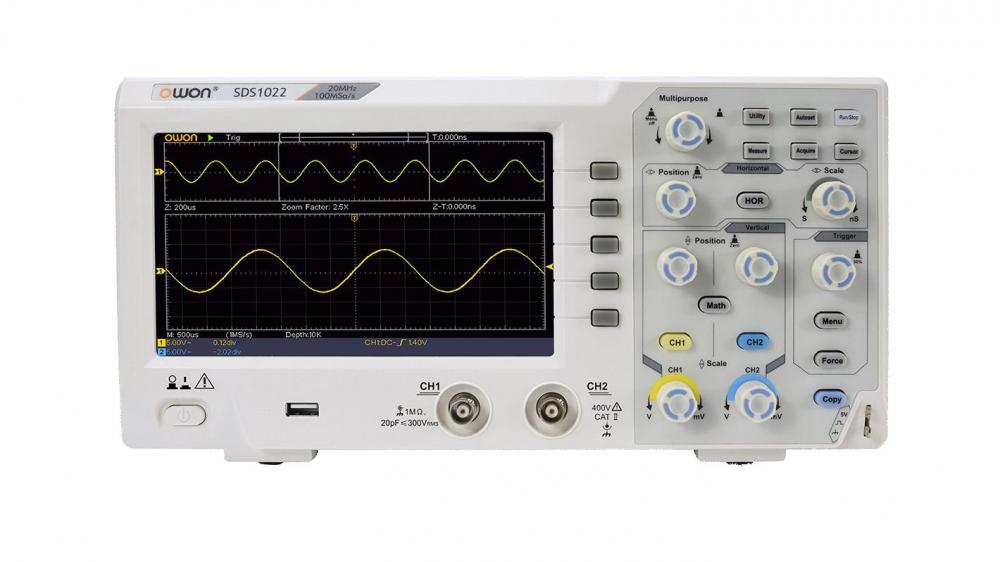

2CH 8bit дигитални осцилоскопи серия SDS1000 модел SDS1022
2CH 8bit дигитални осцилоскопи серия SDS1000 модел SDS1022
SDS1000 модел SDS1022
Характеристики:
- Честотната лента: 20MHz
- Брой канали - 2
- Честота на дискретизация: 100MS / s
- Ултратънко тяло
- LCD дисплей (7 '')с висока разделителна способност с добро детайлизиране на формата на вълната, по-добър визуален ефект.
- Разширение за Windows улеснява наблюдението на пълната форма на вълната.
- Лесно достъпно меню осигурява удобство за работа.
- SCPI и поддържан LabVIEW
Спецификации
|
Модел |
SDS1052 |
|
|
Честотна лента |
20MHz |
|
|
Честота на дискретизация |
100ms / и |
|
|
Хоризонтална скала (и) |
5ns/div - 1000s/div, step by 1 - 2 - 5 |
|
|
Брой канали |
2 |
|
|
Дисплей |
7 "цветен LCD, 800 x 480 пиксела |
|
|
Входна връзка |
DC, AC и GND |
|
|
Вертикална резолюция (A / D) |
8 бита (2 канала едновременно) |
|
|
Вертикална чувствителност |
5mV / div - 5V / div (при вход) |
|
|
Тип на спусъка |
Edge, Video |
|
|
Режим на задействане |
Автоматично, Нормално и Единично |
|
|
Math Waveform |
＋, -, x, ÷, обръщане, FFT |
|
|
Предпазител |
2А, Т клас, 250V |
|
|
Размер (Ш х В х Г) |
301 х 152 х 70 мм |
|
|
Тегло на устройството |
1,10 кг |
|
Модел |
SDS1022 |
SDS1052 |
SDS1102 |
SDS1202 |
|
Честотна лента |
20MHz |
50MHz |
100MHz |
200MHz |
|
Честота на дискретизация |
100MS/s |
500MS/s |
1GS/s |
|
|
Хоризонтална скала (s/div) |
5ns/div - 1000s/div, стъпки от 1 - 2 - 5 |
2ns/div - 1000s/div, стъпки от 1 - 2 - 5 |
||
|
Канали |
2 |
|||
|
Дисплей |
7" цветен LCD, 800 x 480 pixels |
|||
|
Свързване на входа |
DC, AC и GND |
|||
|
Макс. напрежение на входа |
400V (DC+AC, PK - PK) |
|||
|
Вертикална резолюция (A/D) |
8 bits (2-та канала едновременно) |
|||
|
Вертикална чувствителност |
5mV/div - 5V/div (на входа) |
|||
|
Дължина на записа |
10 kpts |
|||
|
Типа на тригера |
Edge, Video |
|||
|
Режим на тригера |
Автоматично, нормално, единично |
|||
|
Измервания с курсори |
△V, △T, △T&△V между курсори, автоматичен курсор |
|||
|
Автоматични измервания |
Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, DelayA→B , Delay A→B , Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, и Cycle Area. |
|||
|
Математическа обработка на вълнови форми |
＋, －, x, ÷, invert, FFT |
|||
|
Предпазител |
2A, T class, 250V |
|||
|
Размери (Ш x В x Д) |
301 x 152 x 70 mm |
|||
|
Тегло |
1.10 kg |
|||
