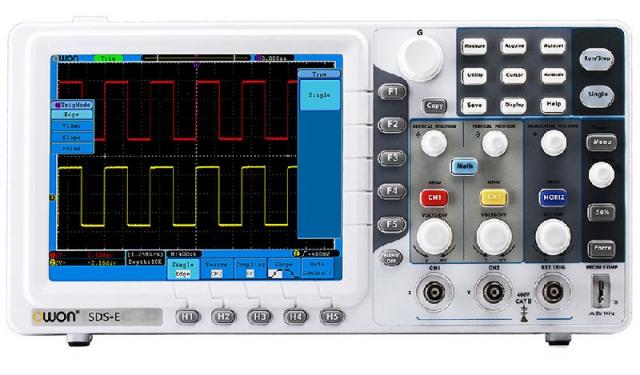

ЦИФРОВ ОСЦИЛОСКОП модел SDS7072E
ЦИФРОВ ОСЦИЛОСКОП модел SDS7072E
70MHz / 1 GS/s / 2+1 канален
Характеристики:
Ширина на честотната лента: 70MHz .
Честота на дискретизация: 1 GS/s .
Ултратънък корпус.
8 инча (800 x 600) TFT LCD екран с висока резолюция.
Връзка с програма LabVIEW с набор команди SCPI.
Функция за автоматично мащабиране. Докато е в състояние на автомащаб, осцилоскопът ще премине към нужния тригер, вертикална скала и хоризонтална скала според типа, амплитудата и честотата на входния сигнал.
Функция за преминаване / неуспех - проверява прилика на изследвания сигнал със шаблонен сигнал, като потребителя задава допустими разлики.
Запис / възпроизвеждане на осцилограми, до 1000 кадъра.
Цифрово филтриране и измерване на тока.
Технически спецификации:
|
Модел |
SDS7072E |
|
честотна лента |
70MHz |
|
честота на извадка |
1GS / s |
|
хоризонтална скала |
2ns / div ～ 100s / div, стъпка по 1 ~ 2 ~ 5 |
|
канали |
2 + 1 (външен) |
|
дисплей |
8 "цветен LCD, 800 × 600 пиксела |
|
Дължина на записа |
1М (опция 10М) |
|
Вертикална резолюция |
8 бита (2 канала едновременно) |
|
Вертикална чувствителност |
2mV / div ～ 10V / div (при вход) |
|
Тип на тригера |
Edge, Pulse, Video, Slope, and Alternate |
|
Режим на задействане |
Автоматично, Нормално и Единично |
|
математ. Функции |
＋, -, ×, ÷, инвертиране, FFT |
|
Комуникационен интерфейс |
USB хост, USB устройство, Pass / Fail, LAN и VGA (опция) |
|
Размер (Ш × В × Г) |
348 × 170 × 78 (мм) |
|
Тегло (без опаковка) |
1,50 кг |
| Осцилоскоп-SDS7072E-... | PDF, 277.8 KB | Свали |
