Трансмитер за фини прахови частици Senseca PMsense
Трансмитер за фини прахови частици Senseca PMsense
Senseca PMsense

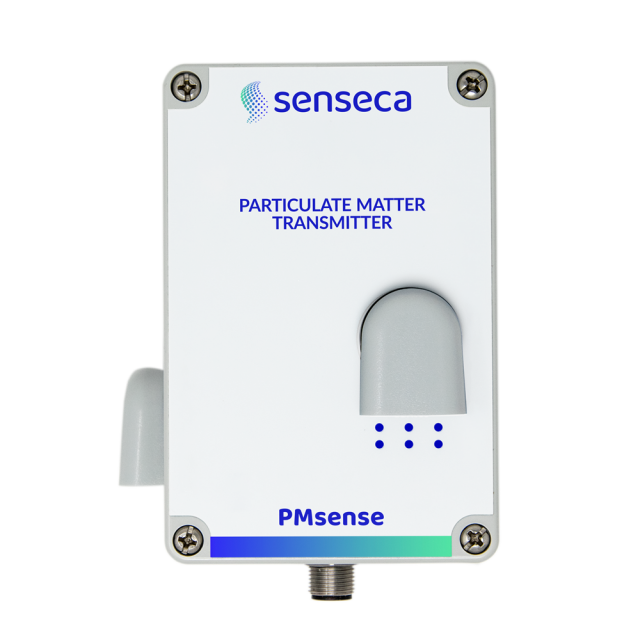

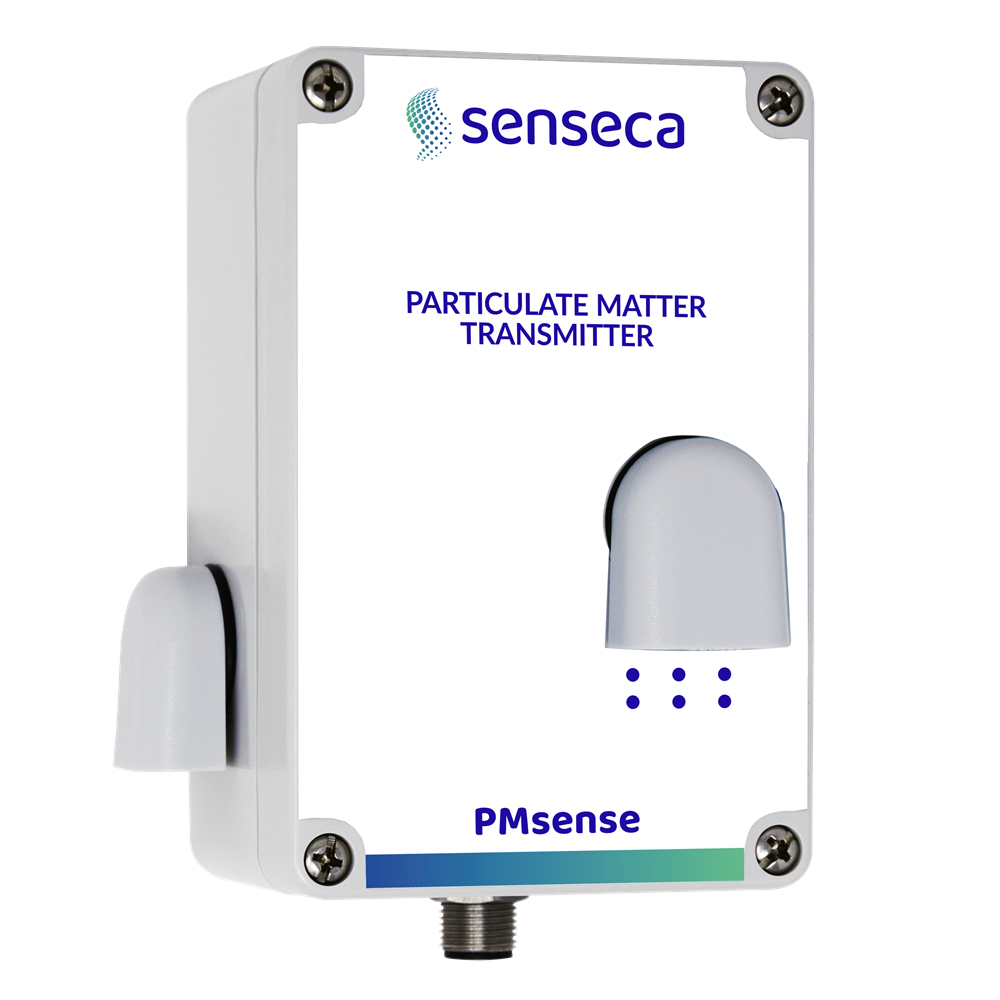

Senseca PMsense е трансмитер за измерване на концентрацията на фини прахови частици PM1.0, PM2.5 и PM10, предназначен за мониторинг на качеството на атмосферния въздух. Устройството може да работи самостоятелно или да бъде интегрирано в автоматични метеорологични станции и системи за дистанционен мониторинг.
Измерването на концентрацията на прахови частици се извършва чрез принцип на лазерно разсейване, което позволява чувствително и бързо регистриране на частиците във въздуха.
PMsense е оборудван с RS485 цифров интерфейс с MODBUS-RTU протокол, което улеснява интеграцията му в системи за автоматизация, събиране на данни и мониторинг на околната среда. Конструкцията е разработена за работа без необходимост от рутинна поддръжка и осигурява бърза реакция, висока чувствителност и добра дългосрочна стабилност.
Сензорът за прахови частици може да работи в два режима. При непрекъснат режим сензорът е постоянно активен и измерванията се извършват непрекъснато; при този режим производителят гарантира минимум 10 000 часа експлоатационен живот на PM сензора. При прекъснат режим, който е зададен по подразбиране, сензорът се активира периодично само когато трябва да бъде извършено измерване. Този режим удължава експлоатационния живот на сензора.
По заявка в трансмитера може да бъде интегриран и сензор за CO₂, което позволява допълнително наблюдение на качеството на въздуха.
PMsense може да бъде оборудван с до два опционални конфигурируеми аналогови изхода, които могат да бъдат зададени като 4–20 mA, 0–5 V или 0–10 V.
Благодарение на възможностите за цифрова и аналогова комуникация PMsense е подходящ за мониторинг на външния въздух, автоматични метеорологични станции, екологични измервателни мрежи и системи за дистанционно наблюдение на фини прахови частици.
За повече информация:
PMsense – Particulate Matter Transmitter
Технически характеристики – Senseca PMsense
Фини прахови частици (PM)
| Параметър | Стойност |
|---|---|
| Принцип на измерване | Лазерно разсейване |
| Измервани фракции | PM1.0, PM2.5 и PM10 |
| Диапазон на измерване | 0–1000 µg/m³ за всяка фракция |
| Диапазон на размера на откриваните частици | Ø 0,3–10 µm |
| Грешка от нелинейност | <5% |
| Повторяемост | <3% |
| Време за загряване на сензора | 15 s |
| Експлоатационен живот – цикличен режим | Приблизително 5 години при 5-минутен цикличен режим на работа (по подразбиране) |
| Експлоатационен живот – непрекъснат режим | >10 000 часа при непрекъсната работа с 1 измерване/s |
| Температурен дрейф | <0,01 µg/m³/°C |
CO₂ – само за PMBsense…
| Параметър | Стойност |
|---|---|
| Принцип на измерване | Двувълнов NDIR |
| Диапазон на измерване | 0–5000 ppm |
| Точност | ±(50 ppm + 3% от измерената стойност) при 25 °C и 1013 hPa |
| Време за реакция | <120 s при скорост на въздуха 2 m/s |
| Дългосрочна стабилност | 5% от измерената стойност / 5 години |
| Температурен дрейф | 1 ppm/°C |
Изходи и комуникация
| Параметър | Стойност |
|---|---|
| Цифров интерфейс | RS485 с MODBUS-RTU или собствен ASCII протокол |
| PMsense-M / PMBsense-M | RS485 MODBUS-RTU |
| PMsense-A / PMBsense-A | RS485 MODBUS-RTU + 2 аналогови изхода 4–20 mA |
| PMsense-V / PMBsense-V | RS485 MODBUS-RTU + 2 аналогови изхода 0–10 V |
| Аналогови токови изходи – версия A | 2 × 0/4–20 mA |
| Максимално товарно съпротивление при токов изход | 500 Ω |
| Аналогови напреженови изходи – версия V | 2 × 0–10 V |
| Минимално входно съпротивление при напреженов изход | 10 kΩ |
Захранване и консумация
| Параметър | Стойност |
|---|---|
| Захранване | 7–30 V DC |
| Захранване при аналогови изходи 0–10 V | 15–30 V DC |
| Консумация по време на измерване | 25 mA при 24 V DC |
| Консумация в режим Stand-by | 4 mA, само при цикличен режим |
| Забележка за консумацията | Посочената консумация не включва тока, консумиран от аналоговите изходи |
Конструкция и условия на работа
| Параметър | Стойност |
|---|---|

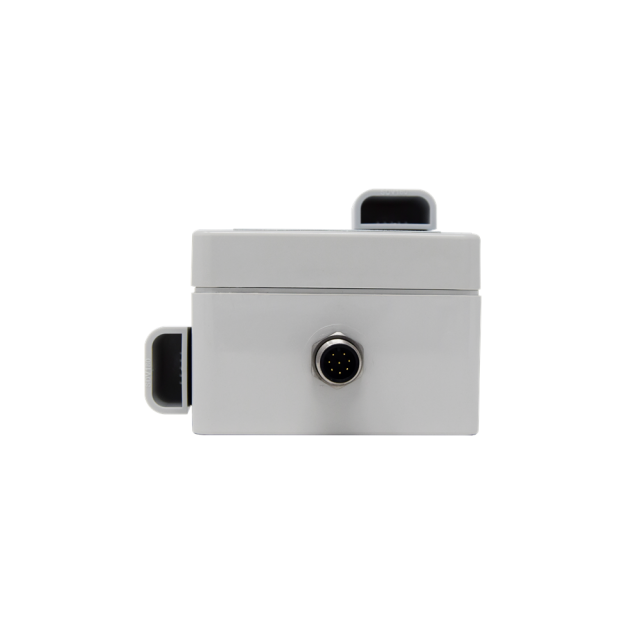

| Електрическо свързване | Кръгъл 8-пинов конектор M12 |
| Работна температура | -20 до +70 °C |
| Работна относителна влажност | 0–95 %RH |
| Работно атмосферно налягане | 500–1500 hPa |
| Материал на корпуса | Поликарбонат |
| Защита на входа за въздух | Филтър, устойчив на дъжд и UV лъчение |
| Степен на защита | IP53 |
| Тегло | 330 g |
Код за поръчка
| Код / Опция | Описание |
|---|---|
| PMsense | Базов модел за измерване на фини прахови частици |
| Без означение | Само PM |
| B | PM + CO₂ |
| M | RS485 MODBUS-RTU |
| A | RS485 MODBUS-RTU + 2 аналогови изхода 4–20 mA |
| V | RS485 MODBUS-RTU + 2 аналогови изхода 0–10 V |
| /C | С протокол от калибриране |
